La progettazione di un pacco batteria moderno richiede un bilanciamento accurato tra densità energetica, sicurezza e longevità. Che si tratti di mobilità elettrica, dispositivi industriali o sistemi di accumulo stazionario, il successo di un progetto risiede nella capacità di gestire le criticità fisiche e termiche fin dalle prime fasi dello sviluppo.
La Gestione Termica Come Priorità
Il calore rappresenta il principale fattore di degrado per gli accumulatori chimici. Durante le fasi di carica e scarica, l'energia dissipata sottoforma di calore deve trovare una via di fuga efficiente per evitare il surriscaldamento degli elementi.
Lo scopo, in fase di progettazione, è quindi:
Evitare HotSpot: negli spazi confinati o nei pacchi multielemento, il calore tende a concentrarsi al centro, accelerando l'invecchiamento delle celle interne;
Limiti della convezione passiva: Un sistema affidati unicamente all'aria stagnante offre una capacità di raffreddamento molto limitata, richiedendo una attenta valutazione dei volumi e dei carichi massimi di lavoro.
La prima scelta da fare quando si progettano tali impianti e quindi decidere se è necessaria una conduzione forzata oppure se è sufficiente una conduzione naturale.
Inoltre, nel caso di conduzione forzata, è utile mappare l'andamento di:
Variazione termperatura di ogni singola cella al variare della portata;
Perdita di carico al variare di ogni singola portata
Temperatura massima raggiunta dal fluido in uscita
In questo modo è possibile dimensionare l'impianto.
La Simulazione CFD Come Banco Prova
La simulazione CFD, in questo caso, permette di visualizzare in dettaglio il comportamento fluidodinamico e termico all'interno del pacco batterie, superando i limiti dei calcoli analitici tradizionali.
Attraverso la modellazione 3D dei flussi d'aria e dello scambio termico coniugato, è possibile:
Individuare con precisione i punti di stagnazione e gli hotspot: consente di evidenziare visivamente le zone in cui l'aria circola con minore efficacia, permettendoci di correggere la geometria prima di realizzare qualsiasi prototipo fisico.
Analizzare la distribuzione delle velocità: mostra esattamente come il flusso d'aria si distribuisce tra le cinque batterie disposte in verticale, verificando se l'inlet riesce a bagnare uniformemente tutte le superfici di scambio.
Validare il punto di lavoro reale: integrando la curva delle diverse portate e calcolando i coefficienti di perdita di carico localizzata (K), la CFD restituisce un quadro fedele della caduta di pressione e della portata effettiva che attraversa il sistema.
Questo approccio virtuale trasforma il progetto da un'ipotesi basata su stime a un sistema ingegneristico ottimizzato, riducendo drasticamente i tempi e i costi di sviluppo.
Modellazione CFD di una Pacco Batteria
La modellazione CFD di un sistema di questo tipo si effettua, in prima approssimazione, ricorrendo ad approcci semplificati ma rigorosi.
Alla base di tutto vi è il Conjugate Heat Transfer (CHT), ossia la modellazione accoppiata dello scambio termico tra il dominio solido e il dominio fluido. In questo contesto:
Le batterie vengono configurate come sorgenti di potenza termica volumetriche o superficiali, basate sui watt dissipati calcolati in precedenza.
Il fluido (l'aria) viene impostato con una temperatura iniziale pari a quella ambiente e proprietà termofisiche costanti o dipendenti dalla temperatura.
Per finalità di dimensionamento e per valutare le prestazioni a regime, la tipologia di simulazione più efficiente è quella stazionaria (steady-state). L'analisi in regime transitorio, invece, si rivela indispensabile quando si vuole studiare il comportamento dinamico del sistema nel tempo, analizzando come l'inerzia termica del fluido e dei componenti influisca sull'innalzamento delle temperature durante cicli di lavoro variabili.
Case Study: Pacco Batteria Con Batterie Verticali
Si vuole analizzare il pacco batteria in immagine. Sono presenti 5 batterie messe in verticale mentre invece lo spazio interno è vuoto e serve per scambiare calore con l'aria. A questo livello di progettazione non è necessario inserire mezzo poroso, curva ventilatore o altro.
Si simulano i seguenti scenari:
Convezione naturale;
Convezione forzata con portata pari a 0.3 m/s
Convezione forzata con portata pari a 0.6 m/s
Convezione forzata con portata pari a 0.9 m/s
Per ogni configurazione si riportano la temperatura massima della batteria e dell'aria ed il termine K di perdita di energia meccanica (nonchè il relativo
I dati dei materiali sono:
Le batteria generano una potenza termica di 30 W.
Il flusso si muove da sinistra a destra (la gravità è impostata da destra a sinistra).
Analizziamo ora il comportamento nelle diverse condizioni.
1) Convezione Naturale
Si riportano i risultati della convezione naturale.
si nota in questo caso come la convezione naturale non è attuabile in queste condizioni. La temperatura massima delle celle di batteria sale rapidamente a 800k, il che significa che o il sistema va rapidamente in blocco, oppure potrebbe prendere fuoco. In qualsiasi caso è necessario inserire un sistema di raffreddamento attivo.
2) Convezione Forzata: Portata a 0.03 mc/s

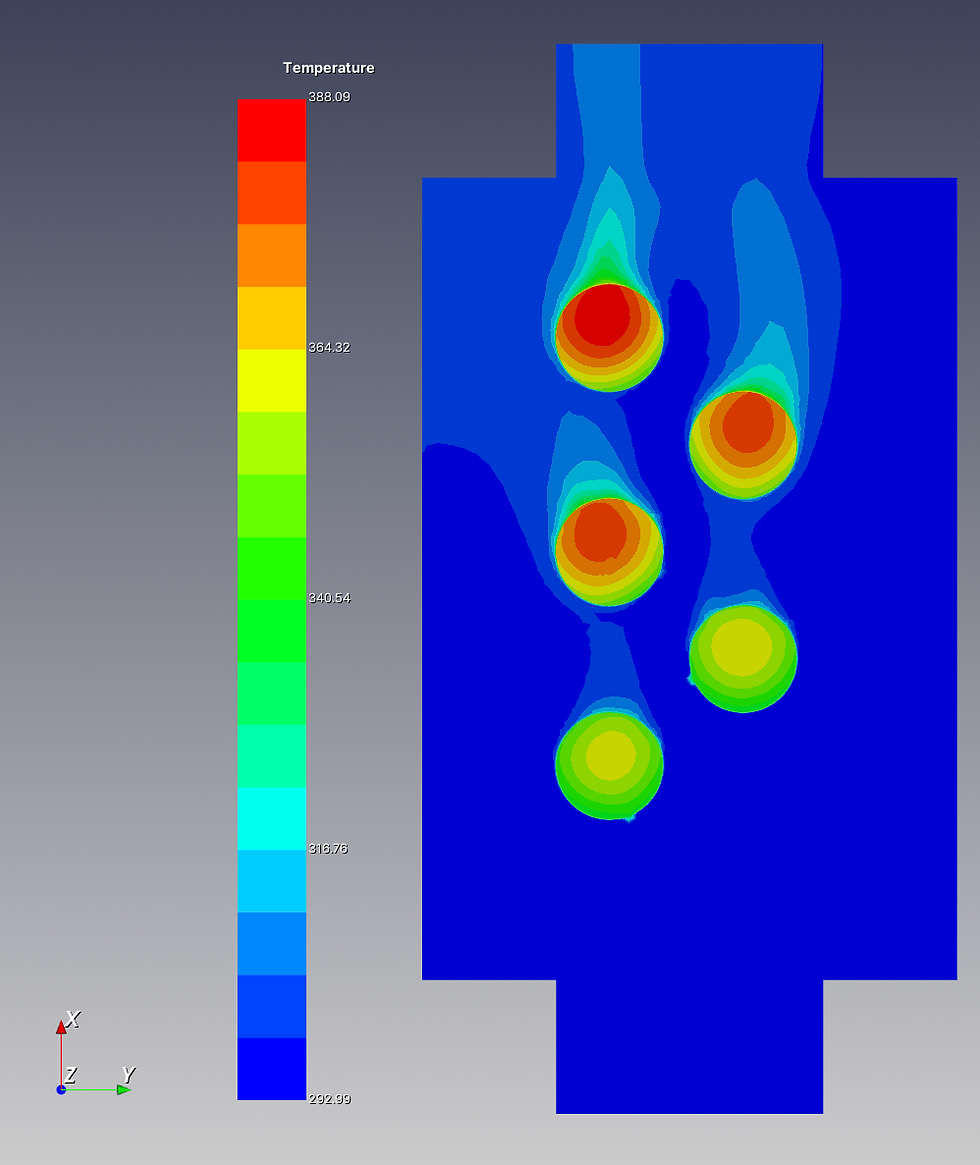

Si riporta solamente il campo termico. Il flusso si muove da sotto a sopra. Si nota come la temperatura massima, inserendo una portata molto bassa, sia già scesa da 700K a 388K. Calcolando il DP. si ottiene che esso è pari a 85 Pa mentre la velocità in ingresso e la densità in ingresso sono pari rispettivamente a 9.23m/s e 1.20kg/m3.
2) Convezione Forzata: Portata a 0.06 mc/s

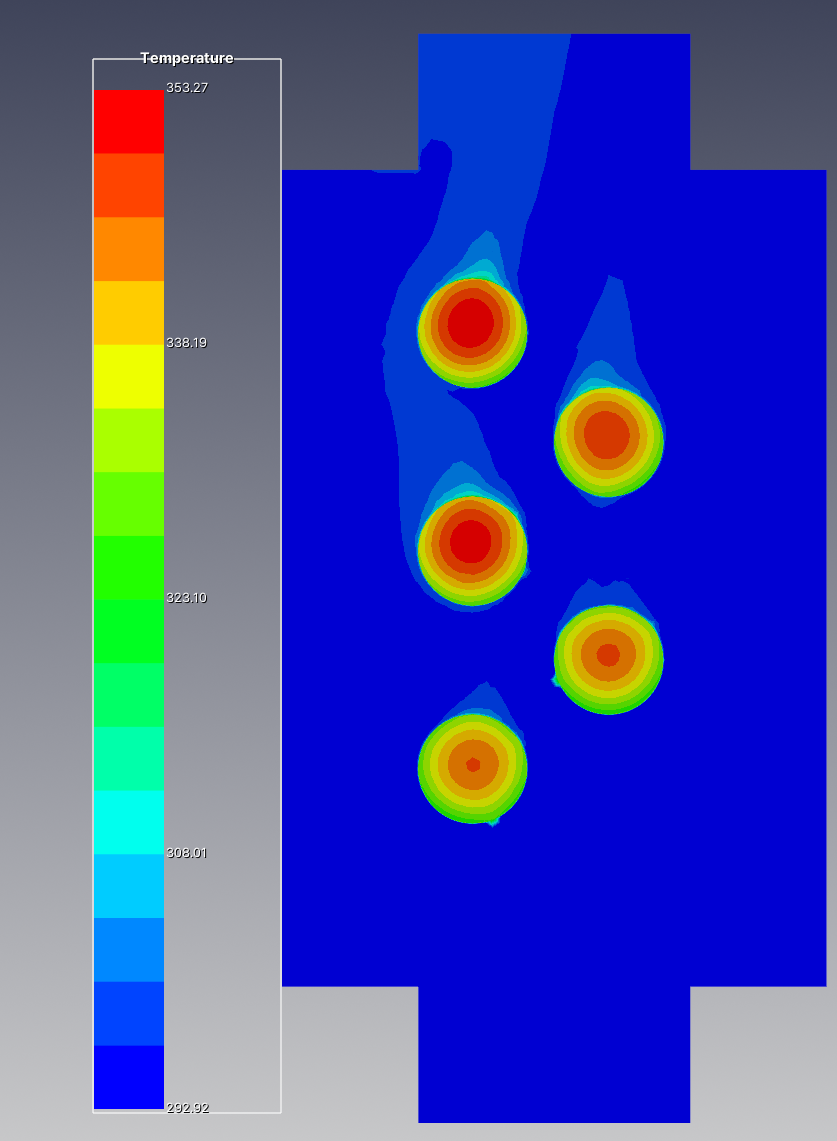

Si riporta solamente il campo termico. Il flusso si muove da sotto a sopra. Si nota come la temperatura massima, inserendo una portata molto bassa, sia già scesa da 388K a 357k. Calcolando il DP. si ottiene che esso è pari a 388 Pa mentre la velocità in ingresso e la densità in ingresso sono pari rispettivamente a 20m/s e 1.20kg/m3.
3) Convezione Forzata: Portata a 0.09 mc/s
Si riporta solamente il campo termico. Il flusso si muove da sotto a sopra. Si nota come la temperatura massima, sia già scesa da 388K a 350k. Calcolando il DP. si ottiene che esso è pari a 864 Pa mentre la velocità in ingresso e la densità in ingresso sono pari rispettivamente a 30m/s2 e 1.20kg/m3.
Analisi Dei Risultati
Si analizzano i risultati e si riportano in tabella.
Si nota come, all'aumentare della portata, la variazione di temperatura massima è significativa fino a 0.06 mc/s. Superata questa velocità l'aumento di portata non porta nessun vantaggio allo scambio termico.
Conclusioni
L'analisi svolta evidenzia in modo chiaro come la modellazione fluidodinamica virtuale non sia un semplice esercizio numerico, ma uno strumento decisionale chiave nel processo di industrializzazione di un pacco batterie.
Grazie all'utilizzo di strumenti operativi come BARAMCFD — interfaccia GUI basata su OpenFOAM — è possibile impostare con rapidità e accuratezza simulazioni CHT (Conjugate Heat Transfer) complesse. La piattaforma consente di valutare le dinamiche termofluidodinamiche interne, mappare con precisione gli hotspot e ricavare le curve di perdita di carico (K) necessarie al corretto dimensionamento dei sistemi di ventilazione, mantenendo al contempo un controllo totale sui dati e sui parametri di calcolo.
In questo scenario, la figura dell'analista CAE si conferma un tassello strategico per l'ingegnerizzazione di prodotto. L'abilità di tradurre un problema fisico reale in un modello matematico attendibile permette di validare e ottimizzare l'architettura termica prima ancora di produrre un singolo componente. Questo approccio a "scarto zero" elimina la necessità di costruire costosi prototipi fisici preliminari e riduce drasticamente i cicli di testing in laboratorio, abbattendo i tempi di time-to-market e garantendo che le sole soluzioni realmente efficienti e sicure arrivino alla fase di produzione.
I Punti Chiave dell'Ottimizzazione Termica
Scelta della Ventilazione: La convezione naturale si è dimostrata totalmente inadeguata per la dissipazione dei 50 W generati dalle celle, portando a temperature di runaway termico (800 K).
Individuazione del Punto di Lavoro: L'analisi comparativa ha dimostrato che la portata ottimale si attesta a 0.06 mc/s. Aumentare ulteriormente il flusso a 0.09 mc/s porta un guadagno termico trascurabile (da 357 K a 350 K) a fronte di un aumento esponenziale delle perdite di carico (Delta P da 388 Pa a 864 Pa), penalizzando l'efficienza del ventilatore.
------------------------------------------------------------------------------------------------
