CAE&Design: Analisi FEM 3D di ponti termici in strutture in muratura

Nel mondo della progettazione termotecnica e dell'interior design, i ponti termici sono spesso trattati come un "fastidio computazionale" da sbrigare rapidamente. Esiste una falsa percezione diffusa: l'idea che la modellazione tridimensionale avanzata (FEA/CFD) sia un esercizio accademico riservato a grandi opere o a nodi strutturali di estrema complessità.

La realtà fisica è ben diversa.

Le patologie edilizie più comuni — come la comparsa di muffe d'inverno o il surriscaldamento locale d'estate — si manifestano proprio negli scenari quotidiani (un comune infisso, l'intersezione di un solaio, una mazzetta).

Affidarsi a stime bidimensionali o a letture superficiali significa ignorare la natura intrinsecamente tridimensionale dei flussi termici, esponendo il progetto a contenziosi e fallimenti prestazionali.

Cosa Dicono Le Norme Tecniche

Quando si parla di ponti termici e patologie edilizie, il quadro normativo impone regole del gioco rigidissime. I due pilastri fondamentali sono:

• UNI EN ISO 10211: Definisce le regole per il calcolo dei ponti termici (flussi termici e temperature superficiali). Specifica le condizioni al contorno e i requisiti di tolleranza numerica che un solutore deve soddisfare per essere considerato valido.

• UNI EN ISO 13788: È la norma che disciplina il rischio di condensazione interstiziale e, soprattutto, la formazione della muffa. Introduce il parametro fondamentale del fattore di temperatura superficiale critico fRsi, imponendo che la temperatura interna della parete, nei punti più freddi, non consenta all'umidità relativa locale di superare l'80% nel mese più critico dell'anno. Tale fattore è espresso dalla relazione:



*in questo articolo si sta semplificando il problema. Fare sempre affidamento alle norme UNI aggiornate ed ufficiali per la formulazione precisa.

Il Supporto degli Abachi ed il Loro Limite

Gli abachi dei ponti termici (come quelli presenti nelle norme UNI o nei software commerciali) sono stati per anni un ottimo strumento di supporto rapido. Consentono di standardizzare il calcolo della trasmittanza termica lineare associando un valore numerico a una geometria predefinita.

Tuttavia, gli abachi presentano limiti geometrici e fisici insuperabili:

1. Rigidità Geometrica: Basta una minima variazione reale rispetto al disegno geometrico dell'abaco (es. una mazzetta leggermente più profonda, un cassonetto disassato, uno spessore d'intonaco differente) per rendere il coefficiente estratto completamente falsato.

2. Cecità Puntuale: Gli abachi ragionano quasi esclusivamente in 2D. Non sono in grado di calcolare gli effetti d'angolo tridimensionali 3D, ovvero i punti esatti in cui tre piani si incontrano (es. l'incrocio tra solaio, pilastro e serramento).

3. Assenza di Contesto Fisico Ambientale: Gli abachi nascono per il calcolo statico invernale della trasmittanza. Non offrono alcun supporto se si vuole analizzare il comportamento estivo del nodo sotto l'azione dell'irraggiamento solare.

Come la Trattazione 3D Aiuta in Scenario Quotidiani non Complessi

Portare l'analisi termica nel dominio del 3D (FEA/CFD), anche su un nodo apparentemente semplice come un serramento non isolato, cambia completamente la qualità della progettazione.

• Mappatura Reale del Rischio Muffa (fRsi): Il calcolo 3D permette di individuare l'esatto nodo geometrico (ad esempio, lo spigolo interno tra il controtelaio in alluminio e l'intonaco) in cui la temperatura collassa. Impostando le condizioni normate dalla ISO 13788 — ovvero temperatura interna Ti = 20°C e coefficiente convettivo ridotto a hi=4.0W/m2/K per simulare l'aria ferma negli angoli — il software restituisce l'esatta temperatura superficiale interna Tsi. Da qui, il calcolo del fattore fRsi diventa matematico, offrendo una diagnosi predittiva infallibile sul rischio muffa.




• Fisica Estiva e Controllo del Surriscaldamento: In estate, il sole picchia duro. Un modello stazionario 3D consente di applicare il concetto di Temperatura Sole-Aria Tsol-aria, differenziandola per ogni materiale in base al colore e all'assorbimento solare.




Case Study: L'Infisso non Isolato

Prendiamo il caso classico di un serramento con profilo in alluminio privo di taglio termico prestazionale adeguato, inserito in una mazzetta standard. Di tale struttura si crea il relativo modello FEM per le analisi termiche, con elementi 3D lineari. E' modellato anche lo strato di intonaco esterno come se fosse una piastra shell incollata alla struttura principale. Il contatto è modellato, in questo caso, come se trasferisse il 100% del flusso termico senza inerzia termica della colla.

Scenario Invernale (Verifica Muffa)

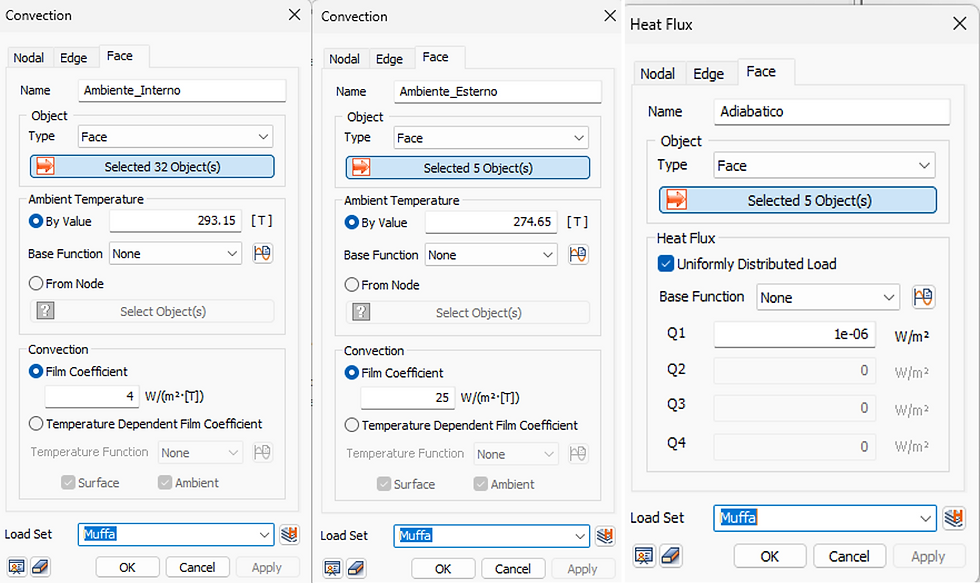

Impostando le condizioni critiche mensili locali Te=2°C all'esterno, Ti=20°C all'interno con hi = 4.0, la simulazione 3D evidenzia che la temperatura superficiale interna Tsi sullo spigolo dell'intonaco a ridosso dell'alluminio scende a 13.5°C.

Calcolando il fattore di temperatura superficiale (tramite funzione interna del software che permette di impostare un campo come se fosse un equazione), si ottiene:

La zona evidenziata è la zona con un fRSI inferiore al 70%.

Analizzando in particolare la zona del telaio della finestra, si vede che su quella parte si andrà ad avere un valore al di sotto del valore di soglia, portando quindi alla formazione di muffa.

L'abaco bidimensionale avrebbe stimato una dispersione media, ma solo il calcolo dei nodi 3D mostra la criticità puntuale locale.

Conclusione: Il Vero Valore Aggiunto dell'Analisi FEM 3D di Ponti Termici

L'analisi numerica tridimensionale non è un lusso computazionale da confinare alla ricerca accademica, ma uno strumento concreto di controllo del rischio professionale e di igiene edilizia.

Nel calcolo del rischio muffa, la differenza tra un calcolo approssimativo (o l'uso rigido di un abaco bidimensionale) e un'analisi rigorosa ad elementi finiti (FEM) risiede proprio nella capacità di catturare la fisica reale nei punti in cui le geometrie si complicano.

Il vero valore aggiunto del metodo FEM 3D non sta nel "produrre immagini a colori", ma nel consentire all'analista di governare i parametri normativi della UNI EN ISO 13788 direttamente sul modello.

È questo rigore matematico che permette di calcolare un fattore fRsi reale e predittivo.

------------------------------------------------------------------------------------------------
