Nel mondo FEM esistono un numero pressochè infinito di elementi finiti. E solitamente ci troviamo davanti alla scelta di capire quale utilizzare e come. In questo articolo andremo a fondo alla questione, cercando di capire quando utilizzare una certa tipologia di elemento. Partiamo dall'assunto principale che le geometrie che ci vengono fornite dal progettista DEVONO sempre essere semplificate. Questo per due motivi: Il modello CAD è stato sviluppato per la produzione, quindi

Non mi stancherò mai di dirlo: "Modellare agli elementi finiti non è solamente premere due bottoni". Troppo spesso, ultimamente, molti venditori di software CAD e di software FEM puntano a vendere i solutori FEM per portare a casa dei risultati, senza spiegare come poter ottimizzare un risultato o una modellazione. Tra queste, forse la modellazione che più preme a tutti, è quella relativa ai sistemi di collegamento. In questo articolo parliamo bulloni, lasciando ad altri arti

Simulare significa approssimare e per approssimare dobbiamo essere in grado di capire quali sono le parti importanti di un assieme e quali invece non sono necessarie ai fini dei risultati che dobbiamo ottenere. Quindi smettetela di simulare un intero motore di un aereo attaccato a quell'ala se l'unica informazione che vi serve è sapere quanto fare spessa la piastra alla radice. Figura 1: Il muso di un aereo. Il motore è collegato tramite un sistema di bulloni che in fase di s

Dopo un arduo lavoro siete arrivati alla fine del vostro calcolo. Avete impostato una mesh impeccabile, avete simulato in maniera perfetta ogni singolo vincolo e carico. Avete addirittura impostato il solutore meglio del creatore del metodo risolutivo. Avviate il post processore per vedere il contour plot degli stress ed ecco l'amara sorpresa. In un angolino in basso fato caso al comando "average", impostazione che fino ad ora non avevate mai visto o non avevate mai preso in

Molto spesso, quando ci troviamo ad affrontare un calcolo strutturale, ci viene da chiederci quale sarebbe la dimensione minima di elemento che vogliamo utilizzare. Questa domanda, così banale a prima vista, non sempre è di facile interpretazione. Proviamo a dare una risposta prendendo in considerazione un case test. Consideriamo un lug-eye (figura 1) . Per semplicità di costruzione le dimensioni sono tutte parametrizzate rispetto alla dimensione del diametro, che risulta ess

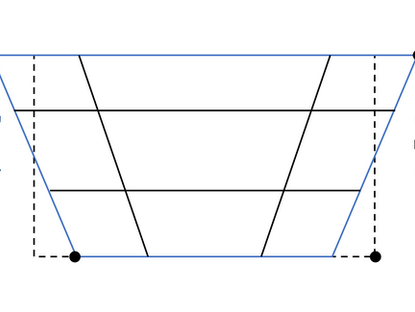

Avete presente quando un calcolo FEM non coincide nelle deformazioni con quanto previsto dalla prova in laboratorio di un modello in scala? Bene, se vi è capitato almeno una volta, sappiate che l’errore non dipende da un impostazione sbagliata del calcolo, ma da una scelta sbagliata del tipologia di elemento. Questo fenomeno prende il nome di Shear-Locking e si verifica SEMPRE nelle analisi fem quando si utilizzano elementi di tipo lineare. Ma cos'è di preciso? Per la loro st
